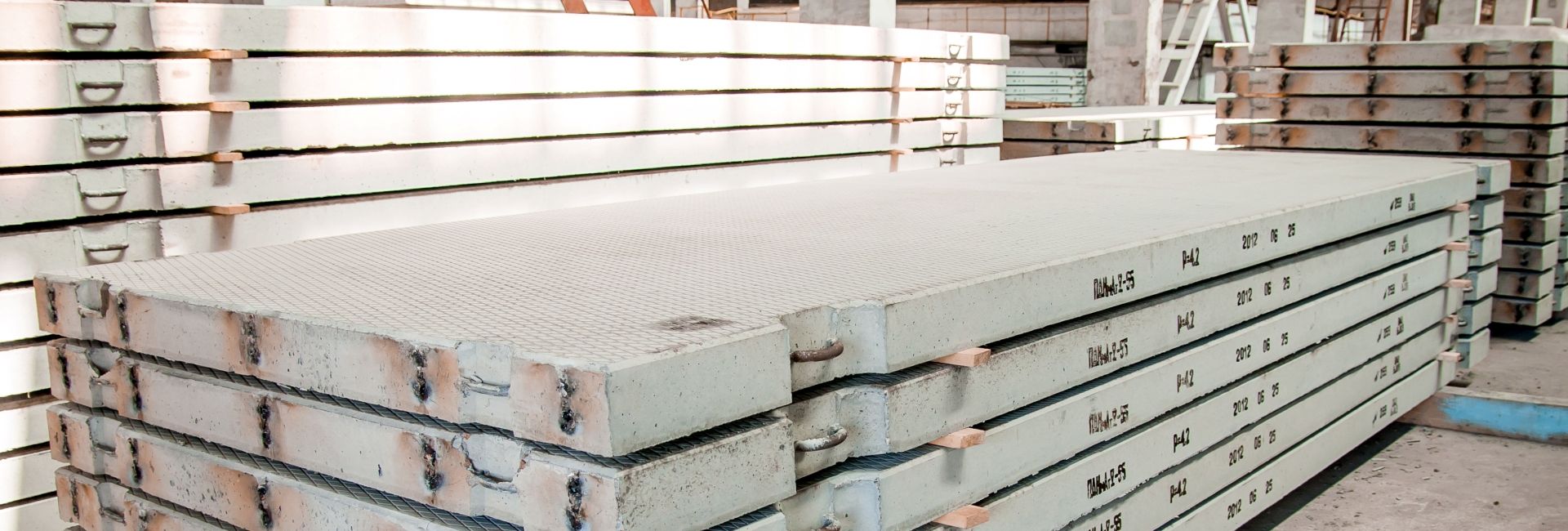

Плиты железобетонные предварительно напряженные ПДН-18

     Дорожные плиты из железобетона применяют для обустройства покрытий автомобильных дорог на временной или постоянной основе. Плиты железобетонные для покрытий городских дорог изготавливаются в соответствии с государственным стандартом. Они популярны для строительства магистралей, дорог, автобанов. Плита из бетона или железобетона способна сохранять качественные характеристики при различном температурном режиме, отметка термометра может достигать минус сорок градусов по Цельсию. Применение плит обеспечивает длительный и надежный срок службы дорожного полотна.
Предназначены для устройства всех покрытий дорожных одежд автомобильных дорог в местах со сложными грунто-гидрологическими климатическими условиями.

ТУ 584611-007-01374760-2012 с изм 1-5 ОКП 58 4611 Плиты железобетонные предварительно напряженные ПДН-18

Марка

Габаритные

размеры,

мм

Объём

изделия,

м3

Масса

изделия,

кг

Класс бетона по прочности,

не ниже

1

ПДН-18,м-AтV

6000х2000х140

1,68

5100

В27,5

2

ПДН-18,м-AтV

6000х2000х140

1,68

5100

В27,5


Плиты изготавливаются из тяжёлого бетона по ГОСТ 26633-2015.
Марка бетона по морозостойкости – F2300
Марка бетона по водонепроницаемости нормативное значение – W6, фактическое W10
Для армирования применяется арматурная сталь классов А-V и АIV по ГОСТ 5781-82, Ат-V и Ат-IV по ГОСТ 10884-94, А-III по ГОСТ 5781-82, А400С, А500С, В500С по ГОСТ Р 52544-2006, ТУ 14-1-5254-94, ТУ 14-1-5544-2006, арматурная проволока класса Вр-I по ГОСТ 6727-80.


Пример условного обозначения:
ПДН-18,м-АтV-1
ПДН,м - плита дорожная напряженная, изготовляемая в матричной форме;
АтV - класс напрягаемой арматуры;
В обозначении марки плит ПДН-18 с напрягаемой арматурой диаметром 14 мм дополнительно приводят цифру 1 (через дефис)
